双级过滤系统

时间:2016-06-16 09:09:14

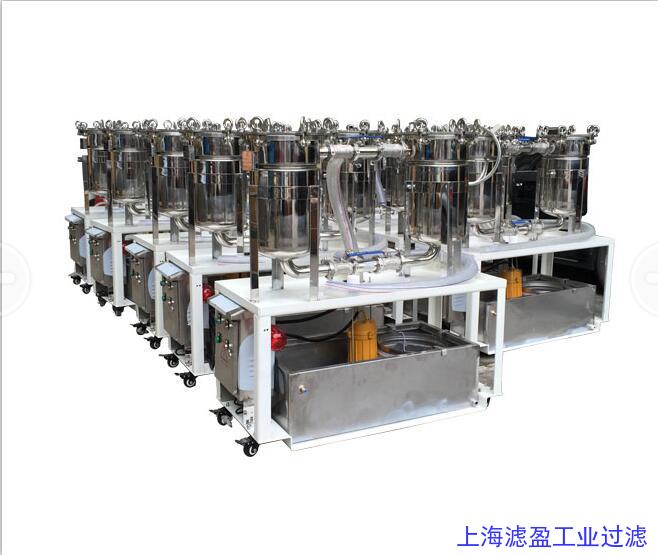

双级过滤系统2 (2).jpg







双联过滤器(两台以上连接也可)是也称双联切换过滤器它是由两台不锈钢过滤器并联而成,具有结构新颖合理、密封性好、流通能力强、操作简便等诸多优点,应用范围广泛、适应性强的多用途过滤设备。尤其是滤袋侧漏机率小,能准确地保证过滤精度,并能快捷地更换滤袋,过滤基本无物料消耗,使得操作成本降低。

工作原理及结构特点

本设备全部采用不锈钢制造,是二个柱体组成,系单层不锈钢焊接结构,内外表面抛光,顶部装有放气阀,以便工作时放气之用。管道接头采用胀合连接,经0.3Mpa水压试验,三通外螺纹旋塞启闭灵活,该设备结构紧凑,操作方便,维修简单。

双联过滤器又称并联切换过滤器,采用两个三通球阀,将两个单筒过滤器组装在一个机座上,清洗过滤器时不必停车,保证其连续工作,是不停车生产线过滤装置首选,本过滤器的过滤元件,除采用不锈钢滤芯外,亦可采有优质蜂房式脱脂纤维棉,可滤掉粒径1μ以上的颗粒,本过滤器亦可单筒使用,此时只需去掉共同机座,其余尺寸不变。

双联过滤器内外表面抛光处理,滤筒内装有不锈钢滤网和滤网支撑篮;顶部装有放气阀,供过滤时排放滤器内空气作用。上盖与滤筒连接采用快开式结构,更方便清洗(更换)滤网,三只可调节式支脚可使滤器平稳放置在地面上。连接管路采用活接或卡箍连接方式,进出料阀门采用三通球阀启闭,耐压耐温,操作灵活方便,无料液泄漏更卫生。

适用范围

1、化工,石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等。

2、化工生产中的腐蚀性物料,如:烧碱、浓稀硫酸、碳酸、醋酸等。

3、制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。

4、轻工食品,制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等。

安装使用

安装使用时,应注意对控制箱、传感器及传动部分的保护,防止损坏

按照不锈钢自清洗过滤器本体上的箭头提示方向连接管道

调式电动部分时,请注意电机的转动方向要与标识方向一致

安装时应考虑便于检修,且应安装旁通管道。

安装时应尽量考虑排污口在下部,便于杂物的排放。

排污管接到排污沟,排污管道不宜过长。

尺寸及技术参数
1. 过滤面积:0.02㎡-20㎡、

2. 过滤能力:5t/h-200t/h;

3. 适用温度:≤120℃;

4. 滤网孔径:60~12000目(供选);

5. 工作压力:≤0.6MPa;

6. 滤器材质:304/316L;

7. 进出口管径:32mm、40mm等可选其他;

8. 内外表面处理方式:内镜面抛光,外镜面抛光或亚光

壳体材质
不锈钢
滤框滤网材质
不锈钢

密封件材质
耐油石棉、丁晴橡胶、聚四氟乙烯
过滤器行业标准

CJ/T 3068-1997 高分子烧结微孔管式过滤器 YY0286.1-2007 一次性使用精密过滤输液器

GB/T 13554-2008 高效空气过滤器

JB-T 9044-1999 高梯度磁过滤器

GB/T 14295-2008 空气过滤器

JB-T 6417-1992 空调用空气过滤器

GB/T 14382-2008 管道用三通过滤器

JB-T 6417-1992 空调用空气过滤器

GB/T 17486-2006 液压过滤器

HG-T 20570.22-1995 管道过滤器

HG/T 21637-1991 化工管道过滤器

JB-T 7374-1994 气动空气过滤器

HG/T 4085-2009 压力式纤维束过滤器

YY-T 0142-1994 一次性使用输液、输血器具用空气过滤器

QB/T 1166-1991 双联过滤器

SY/T 0523-2008 油田水处理过滤器

JB/T 7538-1994 管道用篮式过滤器

产品应用领域

1.生活供水、生产工艺给水过滤。

2.超滤、反渗透、软化、离子交换等预处理。

3.海珍品育苗用海水净化;工厂化海水及淡水养殖用水过滤。

4.油田回注水过滤。

5.循环冷却水过滤。

6.中水回用、废水深度处理过滤。

7.钢铁、石油、化工、造纸、汽车、食品、冶金等行业循环水过滤。

8.地下水、地表水除浊净化。

9.中央空调、锅炉回水过滤。

10.对水质有一定要求的设备给水过滤。

11.泳池、景观水质净化。

12.市政、绿地喷洒、浇灌,农业喷灌、滴灌用水过滤。
